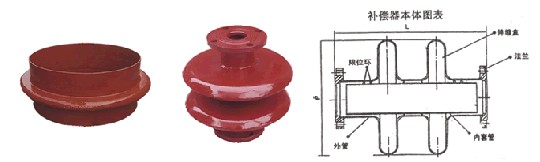

| 双波大波纹板盒式补偿器 |
|
板盒型可限位式管道补偿器是管道安装的重要部件之一，该补偿器具有体积小，安装方便，占地面积小，降低劳动强度，省工、省力、省料，实用性强等优点。伸缩量在60-120mm，不渗，不漏，无填料，伸缩性能好，安全可靠，并能节省维修工作量，同时安装时可不设胀力井，降低工程造价，该补偿器结构新颖、合理，无易损件，体积小，重量轻，便于安装运输，是管道安装理想的产品。
设计、施工须知：
1、本产品使用压力在1.6MPa以下，使用介质：热水、蒸汽、煤气、各种油，温度与管道相同，高层建筑使用最佳；
2、本产品最大推力0.8-1.2T，使用疲劳寿命6500次；
3、本产品可广泛应用于架空管道、地沟管道、直埋管道；
4、补偿器转向支架可设可不设；
5、本产品只限轴向安装使用（直线管道）；
6、本产品用于地沟管道时不用砌补偿器井；
7、安装时严禁在补偿器的伸缩盒上点火；
8、本产品二波予拉25mm-30mm，四波予拉50mm-60mm；
9、实践证明，在高温水热力管网上，60m以上应设二波伸缩器一个，120米以上应设四波伸缩器一个，蒸汽管道应按设计标准30m以内安装二波伸缩一个。
|
板盒型可限位式管道补偿器
|
序号 |
规格 |
公称通径 |
补偿量（mm） |
峰顶直径（mm） |
产品长度L（mm） |
|
1 |
1.2" 二波 |
DN32 |
60=±30 |
170 |
245 |
|
2 |
1.5" 二波 |
DN40 |
60=±30 |
190 |
255 |
|
3 |
2" 二波 |
DN50 |
60=±30 |
300 |
325 |
|
4 |
2.5" 二波 |
DN65 |
60=±30 |
320 |
336 |
|
5 |
3" 二波 |
DN80 |
60=±30 |
360 |
340 |
|
6 |
4" 二波 |
DN100 |
60=±30 |
400 |
350 |
|
7 |
5" 二波 |
DN125 |
60=±30 |
433 |
360 |
|
8 |
6" 二波 |
DN150 |
60=±30 |
477 |
385 |
|
9 |
8" 二波 |
DN200 |
60=±30 |
527 |
390 |
|
10 |
10" 二波 |
DN250 |
60=±30 |
579 |
420 |
|
11 |
12" 二波 |
DN300 |
60=±30 |
635 |
435 |
|
12 |
14" 二波 |
DN350 |
60=±30 |
635 |
440 |
|
13 |
16" 二波 |
DN400 |
60=±30 |
760 |
460 |
|
14 |
18" 二波 |
DN450 |
60=±30 |
810 |
460 |
|
15 |
20" 二波 |
DN500 |
60=±30 |
860 |
460 |
|
16 |
2" 四波 |
DN50 |
120=±60 |
300 |
590 |
|
17 |
2.5" 四波 |
DN65 |
120=±60 |
360 |
610 |
|
18 |
3" 四波 |
DN80 |
120=±60 |
360 |
610 |
|
19 |
4" 四波 |
DN100 |
120=±60 |
400 |
625 |
|
20 |
5" 四波 |
DN125 |
120=±60 |
433 |
625 |
|
21 |
6" 四波 |
DN150 |
120=±60 |
477 |
700 |
|
22 |
8" 四波 |
DN200 |
120=±60 |
527 |
705 |
|
23 |
10" 四波 |
DN250 |
120=±60 |
579 |
830 |
|
24 |
12" 四波 |
DN300 |
120=±60 |
635 |
820 |
|
25 |
14" 四波 |
DN350 |
120=±60 |
635 |
885 |
|
26 |
16" 四波 |
DN400 |
120=±60 |
760 |
900 |
|
27 |
18" 四波 |
DN450 |
120=±60 |
810 |
950 |
|
28 |
20" 四波 |
DN500 |
120=±60 |
860 |
950 |
注：订货时请注明连接方式。 | | |
