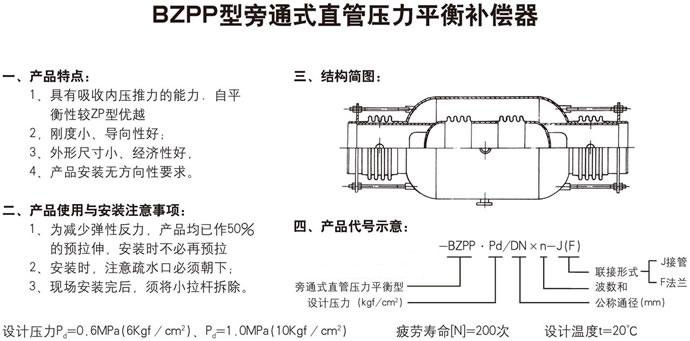

直管旁通式补偿器

  补偿器习惯上也叫膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。
属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
  补偿器也称伸缩器、膨胀节、波纹补偿器。补偿器分为:波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型,其中以波纹补偿器较为常用,补偿器主要为保障管道安全运行,具有以下作用:
  1.补偿吸收管道轴向、横向、角向热变形。
  2.波纹补偿器伸缩量,方便阀门管道的安装与拆卸。
  3.吸收设备振动,减少设备振动对管道的影响。
  4.吸收地震、地陷对管道的变形量。



公称通径
mm
总波数 长度mm/轴向补偿量mm/轴向刚度N/mm
0.25MPa 0.6MPa
600 12 2000/82/1050

2250/53/4410

18 2300/123/700 2600/80/2940
700 12 2000/82/10501347 2250/54/4945
18 2300/123/898 2600/80/3297
800 12 2000/146/668 2250/45/7228
18 2300/195/501 2600/68/4819
900 12 2000/106/1075 2250/55/4628
18 2300/159/716 2600/83/3085
1000 12 2000/108/1136 2250/54/5042
18 2300/162/758 2600/82/3362
1200 12 2100/110/1246 2400/60/5062
18 2450/165/831 2700/89/3375
1400 12 2100/115/1295 2400/68/5722
18 2450/172/863 2700/102/3815
1500 12 2100/105/1772 2400/46/8595
18 2450/158/1182 2700/69/5730
1600 12 2300/103/1852 2500/72/4878
18 2700/154/1235 3000/108/3252
