矩形三波补偿器

　　补偿器习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。
属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
　　补偿器也称伸缩器、膨胀节、波纹补偿器。补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，补偿器主要为保障管道安全运行，具有以下作用：
　　1.补偿吸收管道轴向、横向、角向热变形。
　　2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
　　3.吸收设备振动，减少设备振动对管道的影响。
　　4.吸收地震、地陷对管道的变形量。

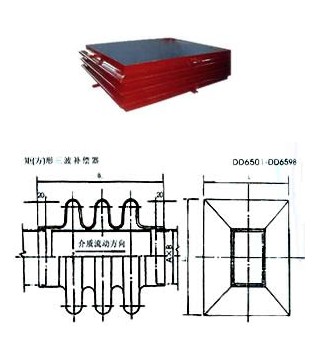

技术参数:

公称通径	A	B	L	B1	L1	重量 Kg
mm						重量 Kg
300×400	300	400	609	526	709	54
300×500		500			809	60.1
300×600		600			909	66.3
300×700		700			1009	72.4
400×500	400	500	709	526	809	66.3
400×600		600			909	72.4
400×700		700			1009	78.8
400×800		800			1109	85
500×600	500	600	809	526	909	78.8
500×800		800			1109	91.9
500×900		900			1209	97.5
500×1000		1000	913	536	1413	156
600×700	600	700	909	526	1009	91.1
600×800		800	909	526	1109	97.5
600×900		900	1013	536	1313	156
700×500	700	500	809	526	1009	85
700×700		700	1009		1009	97.5
700×800		800	1113		1213	156
800×800	800	800	1213	536	1213	165.1
800×1200		1200			1613	202
800×1600		1600			2013	238.9
900×400	900	400	709	526	1209	91.1
900×700		700	1113	536	1313	165.1
900×1200		1200	1313	536	1613	211.1
1000×600	1000	600	1013	586	1413	165.1
1000×700		700	1113			174.4
1000×800		800	1213			183.5
1000×1000		1000	1413			202
1200×600	1200	600	1013	586	1613	193.5
1200×700		700	1113			192.5
1200×800		800	1213			202
1200×1000		1000	1413			220.4
1200×1200		1200	1613			238.9
1400×700	1400	700	1113	586	1813	211.1
1400×800		800	1213			220.4
1400×900		900	1313			229.5
1400×1000		1000	1413			238.9
1400×1200		1200	1613			257
1500×800	1500	800	1213	586	1913	229.5
1500×900		900	1313			238.9
1500×1000		1000	1413			248
1500×1200		1200	1613			266.4
1600×1000	1600	1000	1413	586	2013	257
1600×1200		1200	1613			275.5
1600×1400		1400	1813			294
1600×1600		1600	2013			312.4
1800×900	1800	900	1313	586	2213	266.4
1800×1000		1000	1413			275.5
1800×1200		1200	1613			294
1800×1400		1400	1813			312.4
1800×1800		1800	2213			349.3
2000×1000	1990	1000	1413	586	2403	291
2000×1300		1300	1713			318.6
2000×1600		1600	2013			346.1
2000×1800		1800	2213			346.5
2000×2000		2000	2413			383
2200×1200	2200	1200	1613	586	2613	330.8
2200×1400		1400	1813			349.3
2200×1600		1600	2013			367.7
2200×1800		1800	2213			386.2
2200×2000		2000	2413			404.6
2400×1200	2400	1200	1613	538	2813	349.3
2400×1400		1400	1813			367.7
2400×1600		1600	2013			386.7
2400×1800		1800	2213			404.6
2400×2000		2000	2413			423.1
2600×1600	2600	1600	2013	602	3013	404.6
2600×1800		1800	2213	602	3013	423.1
2600×2000		2000	2513	602	3113	659.8
2600×2200		2200	2713	602	3113	686.8
2800×1800	2800	1800	2313	602	3313	659.8
2800×2000		2000	2513			686.8
2800×2200		2200	2713			713.8
2800×2400		2400	2913			740.8
3000×2000	3000	2000	2513	602	3513	713.8
3000×2400		2400	2913			737.5
3000×2600		2600	3113			794.5
3200×2200	3200	2200	2713	602	3713	767.5
3200×2600		2600	3113			821.5
3200×3000		3000	3513			875.2
3600×2400	3600	2400	2913	602	4113	848.5
3600×2800		2800	3313			902.2
3600×3200		3200	3713			956.2
4000×2800	4000	2800	3313	602	4513	956.2
4000×3000		3000	3513			982.9
4000×3200		3200	3713			1009.9
4500×3000	4500	3000	3513	602	5013	1050.2
4500×3400		3400	3913			1104.2
4500×4000		4000	4513			1184.9
5000×3400	5000	3400	3913	602	5513	1171.6
5000×3800		3800	4313			1225.3
5000×4200		4200	4713			1279.3
5500×3600	5500	3600	4113	602	6013	1264.4
5500×4200		4200	4713			1345.4
5500×4800		4800	5313			1426.1
6000×4000	6000	4000	4513	602	6513	1387
6000×4600		4600	5113			1467.7
6000×5000		5000	5513			1521.7
