| 注填式球型补偿器适用于直线铺设的管道，能解决因地基不均匀下沉、地震、振动等因素而引起高应力变形等问题。它主要由球头、外套组、后座、球面轴承、填料腔与止回注料组合等构成，一般情况下是2-3个组成一组使用 | | | |

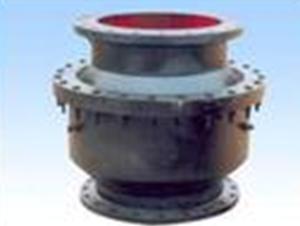

注填式球型补偿器适用于直线铺设的管道，能解决因地基不均匀下沉、地震、振动等因素而引起高应力变形等问题。它主要由球头、外套组、后座、球面轴承、填料腔与止回注料组合等构成，一般情况下是2-3个组成一组使用。

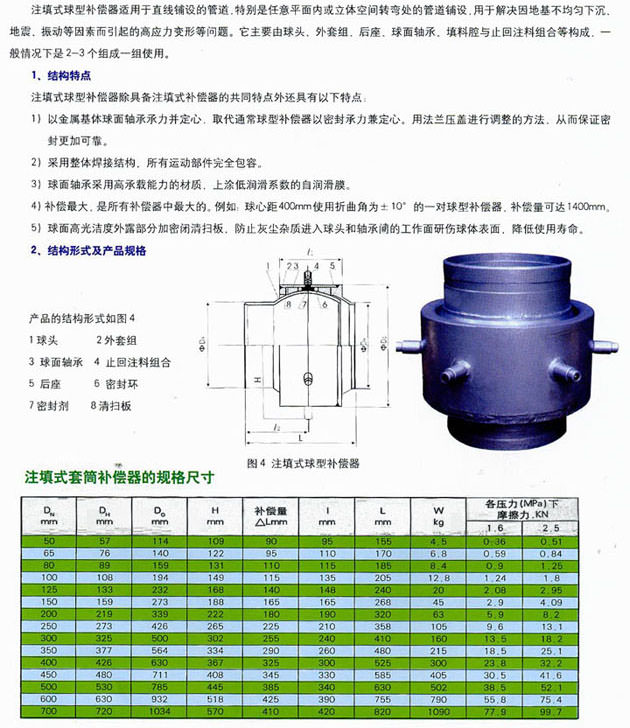

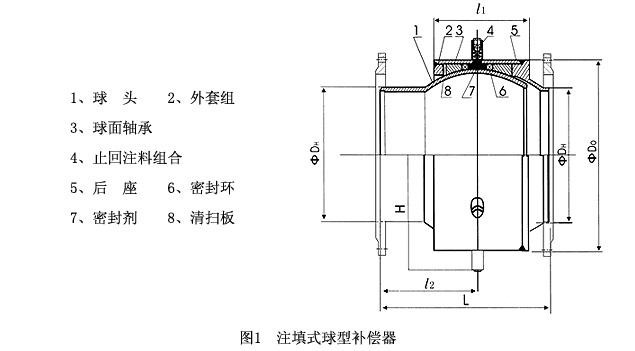

一、结构形式及规格尺寸
二、结构特点：
1、 以金属基体球面轴承承力并定心，取代通常球型补偿器以密封承力兼定心。用法兰压盖进行调整的方法，从而保证密封更加可靠。
2、 采用整体焊接结构，所有运动部件完全包容
3、 球面轴承采用高承载能力的材质，上涂低润滑系数的自润滑膜。
4、 补偿最大，是所有补偿器中最大的。
5、 球面高光洁度外露部分加密闭清扫板，防止灰尘杂质进入球头和轴承间的工作面研伤球体表面，降低使用寿命。
三、技术参数
最高工作温度：≤350℃
最大工作压力：≤2.5MPa
最大折曲角：±15°（±8°未列出）
适用介质：所有热流动介质
四、安装注意事项
① 选择双注球补时，必须合理的选择X，以将Fy控制在许用范围内，尤其选择预折曲角安装时，当受到场地或其它限制不能实现合理X值时，应采用弹性支、吊架，以减小Fy或采取三注球补的方案。
② 当注球补水平布置时，对于DN≥300mm的产品要设置平台，采用低摩擦滑动支座支承，避免出现由于球体自重使管道下垂。
③ 当注球补垂直布置时，裸露的球面最好朝下，如果按介质流向布置球面朝上时，球表面应加以防护。 ④ 对于初预折曲角的产品，安装时应当注意折曲方向。
| |
