压力平衡式补偿器,平衡式膨胀节

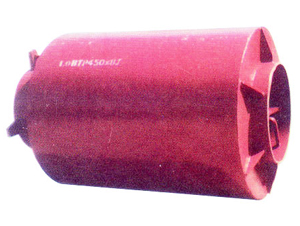

内外压力平衡式波纹补偿器(NP)

摘要:
内外压力平衡式波纹管补偿器,从根本上解决了盲板力对固定支架的推力问题,从而简化了固定支架的设计和施工,降低了工程造价。
用途:
内外压力平衡式波纹管补偿器,从根本上解决了盲板力对固定支架的推力问题,从而简化了固定支架的设计和施工,降低了工程造价。

型号:
本公司生产DN100-DN1600,压力级别0.25Mpa-2.5Mpa

连接方式和产品补偿量根据用户要求。

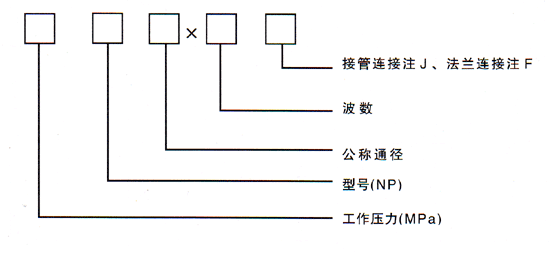

一 、型号示例:

举例:1.6NP200*8j
表示:工作压力为1.6Mpa,通径DN=200mm,波数为8,接管连接的内外压平衡式波纹补偿器。

二、使用说明:
内外压平衡式波纹补偿器,能补偿管道系统中的轴向位移,内压推力自身平衡,本结构可用于不宜设置固定支架的高物位置管线中。

三、内外压平衡式波纹补偿器对支座作用力的计算:
轴向弹性力:Fx=Kx*(f*x)
式   中:Kx-轴向刚度N/mm
X-轴向实际变形量mm
f-计算系数,当预变形(包括△X=0时)f=1/2,当不进行预变形时,f=1。

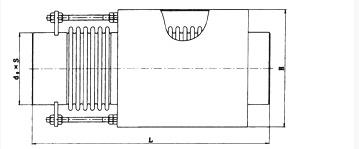

四、结构特点
内外压力平衡式伸缩节由内压伸缩节和外压伸缩节连接而成。
五、安装使用注意事项:
(1)安装时疏水口向下。
(2)现场安装完后,必须拆除拉杆。
(3)安装时介质流向与管道伸缩节的流向标志一致。
