平衡波纹补偿器,直管补偿器

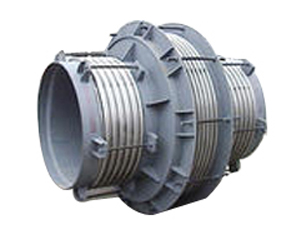

直管压力平衡波纹补偿器(ZYP型)

摘要:
直管压力平衡波纹补偿器(ZYP型)的补偿系统中的轴向位移,内压推力自身平衡,直管压力平衡波纹管补偿器(ZYP型)可用于不宜设置固定支架的高物位直管线或大直径管线中。
用途:
直管压力平衡波纹补偿器(ZYP型)的补偿系统中的轴向位移,内压推力自身平衡,直管压力平衡波纹管补偿器(ZYP型)可用于不宜设置固定支架的高物位直管线或大直径管线中。

型号:
本公司生产DN600-DN4000,压力级别0.25MPa-0.6MPa。

连接方式:
1) 法兰连接式 2) 接管连接式

产品轴向补偿量:
60mm-300mm。

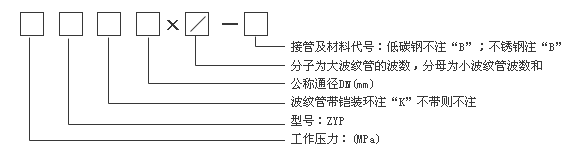

型号示例:


举例:0.6ZYP500×8/6-JB
表示公称通径为500,工作压力为0.6MPa,大波纹管为8个波,小波纹管为16个波,连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。

直管压力平衡式波纹补偿器对支座作用力的计算:

轴向弹性力:Fx=Kx(f*X)
式中:Kx——轴向刚度,N/mm
X ——轴向实际变形量mm
f——计算系数,当预变形(包括△X=0时)f=1/2。当不进行预变形时,f=1。
