单波大波纹板盒式补偿器

  补偿器习惯上也叫膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。
属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
  补偿器也称伸缩器、膨胀节、波纹补偿器。补偿器分为:波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型,其中以波纹补偿器较为常用,补偿器主要为保障管道安全运行,具有以下作用:


  • 1.补偿吸收管道轴向、横向、角向热变形。
  • 2.波纹补偿器伸缩量,方便阀门管道的安装与拆卸。
  • 3.吸收设备振动,减少设备振动对管道的影响。
  • 4.吸收地震、地陷对管道的变形量。

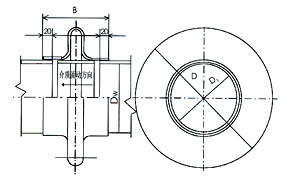

技术参数:

公称通径
mm
Dw D D1 B

重量
Kg

mm
200 219 529 233 267 11.7
250 273 583 277 14
300 325 635 329 16.2
350 377 687 381 18.2
400 426 736 430 20.3
450 480 864 484 34.2
500 530 944 534 37.4
600 630 1043 633 43.5
700 720 1133 723 49.1
800 820 1233 823 55.3
900 920 1333 923 61.3
1000 1020 1433 1023 67.6
1100 1120 1533 1123 73.6
1200 1200 1633 1223 80.3
1300 1320 1733 1323 86
1400 1420 1833 1423 92.1
1800 1820 2333 1823 349 177.5
2000 2020 2533 2023 195.7
2200 2220 2733 2223 214.1
2400 2420 2933 2423 232.3
2800 2820 3333 2823 268.9
3200 3220 3733 3223 305.3
3600 3620 4133 3623 342
