| 摘要： |
| 大拉杆横向型波纹补偿器/波纹膨胀节/金属补偿器可以补偿弯曲管道的横向位移和角位移。大拉杆横向波纹补偿器对支座作用力的计算： 横向弹力： Fy=Ky·Y 弯矩：M=Fy·L 式 中： Ky-横向刚度 N/mm Y-横向实际位移（变形量）mm | | | |
用途：
大拉杆横向型波纹补偿器可以补偿弯曲管道的横向位移和角位移
型号：
本公司生产DN100-DN5000，压力级别0.1Mpa-2.5Mpa
连接方式：1、法兰连接 2、接管连接
产品横向补偿量：根据用户要求

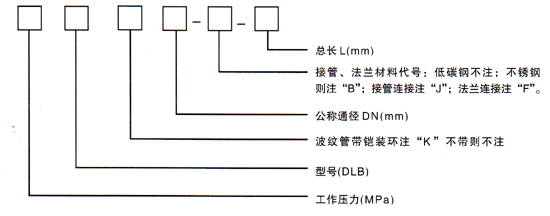

一、型号示例：
举例：0.6DLB500-FB-1500
表示：公称通径为500mm，工作压力为0.6MPa，长度为1500mm，不锈钢法兰连接的大拉杆横向波纹补偿器。
二、使用说明：
大拉杆横向型波纹补偿器可以补偿弯曲管段的横向位移和角位移。
三、大拉杆横向波纹补偿器对支座作用力的计算：
横向弹力： Fy=Ky·Y 弯矩：M=Fy·L
式 中： Ky-横向刚度 N/mm Y-横向实际位移（变形量）mm
L-管架到补偿器中点的距离 m。
四、应用举例（不考虑温度对补偿量及刚度的修正）
某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度350℃，环境最低温度-10℃，补偿器安装温度20℃，根据管道布局（如图）需安装一大拉杆横向型补偿器，用于补偿AB管段160mm的横向位移，补偿器疲劳破坏次数按15000次考虑，试计算支座AC的受力。
解：（1）根据AB管段的横向位移
Y=160mm，查样本可选用0.6DLB500-FB-2000，横向补偿量Y0=193mm，横向刚度Ky=22N/mm
（2）A、C支座受力计算
计算时考虑“冷紧”且冷紧量可取实际补偿量的一半即1/2Y。
FA=Ky·160/2=22×80=1760(N) MA=FA×2=1760×2=3520（N·m）
FB=Ky·160/2=22×80=1760(N) MB=FB ×2=1760×2=3520（N·m）
即：A，C支座分别承受1760牛顿的推力和3520牛顿·米的力距。
| |
